Расширительные соединения (компенсаторы)
Расширительные соединения: универсальные компенсаторы для трубопроводов и судов
Расширительные соединения, обычно известные как компенсаторы, являются критически важными компонентами в различных промышленных приложениях.служит основным рабочим органомНаряду с соединителями, опорами, фланцами, проводами и другими аксессуарами, эти соединения представляют собой гибкие конструкции, предназначенные для установки на корпусах судов или трубопроводах.
Функциональность и применение
Расширительные соединения необходимы для компенсации дополнительных напряжений, вызванных температурными различиями и механическими вибрациями.Они облегчают изменения размеров в трубопроводахКроме того, они могут регулироваться для осевых, боковых и угловых перемещений в этих системах.расширительные соединения также используются в системах снижения шума и вибрации и системы подачи тепла.
В теплопроводах компенсаторы играют важную роль в предотвращении деформации или повреждения, вызванного тепловым расширением или температурным напряжением.Они компенсируют тепловое расширение., тем самым уменьшая нагрузку на стенки трубопроводов и минимизируя силы, оказываемые на клапаны или опорные конструкции.
Преимущества и применение
Как упругие компенсационные компоненты, способные свободно расширяться и сжиматься, расширительные соединения имеют многочисленные преимущества: они надежны, хорошо работают и имеют компактную структуру.Благодаря этим атрибутам, они широко используются в таких отраслях промышленности, как химическая инженерия, металлургия и ядерная энергетика.
Виды и формы
Расширительные соединения имеют различные формы для сосудов, причем наиболее популярным выбором является U-образный соединение, основанное на форме метла.Что касается трубопроводов, расширительные соединения классифицируются в соответствии со структурной компенсацией.и гимбального расширения соединенияКаждый тип адаптирован для удовлетворения конкретных потребностей и требований различных промышленных применений.
| Основная статья |
Классификация |
Описание |
| Металлический расширительный сустав |
Расширение сустава локтя |
Сгибаемые трубы, такие как U-образные напряженные изгибы, служат расширением соединений, используя свою эластичную деформацию для компенсации.Они занимают значительное пространствоНесмотря на недостатки, они широко используются в паровых трубопроводах и длинных трубопроводах.
|
|

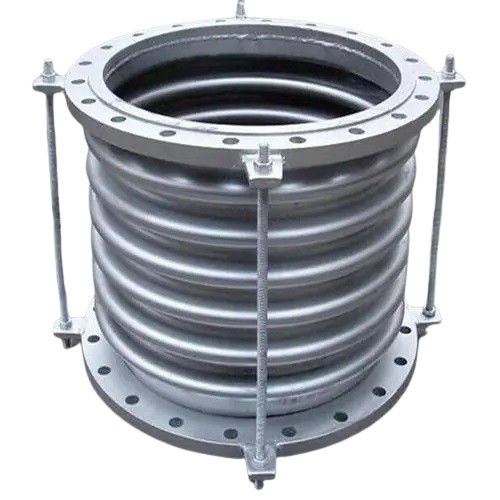

Расширительный сустав "Беллоус"
|
Расширительный соединение из металлических мехлей. Он может расширяться и сжиматься вдоль осевого направления трубопровода, а также позволяет небольшое количество изгиба.Для предотвращения превышения допустимой суммы компенсации, защитные стержни или кольца устанавливаются на обоих концах мельниц, а на обоих концах соединенных трубопроводов устанавливаются руководящие опоры.который может быть использован для компенсации деформаций вращения и боковых деформаций трубопроводовПреимущества этих расширительных соединений заключаются в экономии места, материалов, легкой стандартизации и массовом производстве, но недостатком является относительно короткий срок службы.Соединения расширения Bellows обычно используются в коротких трубопроводах с низкой температурой и давлениемС улучшением технологии производства мельниц, область применения этого типа расширительного соединения расширяется.Соединения для расширения мельниц могут использоваться в трубных системах с максимальным давлением 60,0 МПа. |
| Сдвижное расширительное существо |
Слип-тип расширения соединения состоит из внутреннего и внешнего рукава способных относительного осевого движения. Пространство между внутренним и внешним рукавами запечатано наполнительной коробкой.держать оба конца труб в движении по одной осиПродукт в основном состоит из рукава (корневых труб), оболочек, уплотнительных материалов и т. д. Он используется для компенсации осевого расширения и осевого вращения произвольным углом трубопроводов.Он имеет характеристики небольшого объема и большой суммы компенсации.Сдвигая рукав против наружного рукава, он может компенсировать тепловое расширение.Внутренняя оболочка сдвигового расширительного соединения подключена к трубопроводу и использует принцип и структуру высокопроизводительной самозапечатывающейся динамической уплотнителиОн может свободно скользить внутри оболочки при расширении и сокращении трубопровода и может удовлетворять требованиям к уплотнению любого трубопровода.Между оболочкой и внутренним рулоном используется печать из нового синтетического материала, способный выдерживать высокие температуры, обладающий коррозионной стойкостью и стойкостью к старению, с применяемым диапазоном температур от -40 до 150 градусов по Цельсию,и до 350 градусов по Цельсию при особых обстоятельствахОн может не только обеспечить осевое скольжение, но и предотвратить утечку среды внутри трубы. |
| Неметаллические расширительные соединения |
Резиновые расширительные суставы |
Он состоит из резиновых и резиноволокнистых композитных материалов, стальных фланцев, рукава и изоляционных материалов и в основном используется для гибких соединений между различными вентиляторами и каналами.Его функции включают в себя амортизацию ударов., уменьшение шума, уплотнение, среднее сопротивление, легкое смещение и установка.удаление дыма и пыли в области охраны окружающей среды. |
| Соединение расширения ткани |
Соединения для расширения ткани, в основном состоящие из волоконной ткани и материалов, устойчивых к высокой температуре, таких как резина, предлагают универсальную компенсацию вибраций и деформаций вентилятора и протока.Они умело обращаются к осевой, боковые и угловые регулировки без создания тяги, упрощая конструкцию опоры.и уменьшение вибрацииИдеально подходит для тепловых электростанций, дымовых и пылевых трубопроводов, эти неметаллические компенсаторы обладают свойствами звукопоглощения и вибрационной изоляции.эффективное снижение шума и вибрации от котловПростая конструкция, легкая конструкция и простое техническое обслуживание обеспечивают эффективность работы. |
Сверхаустенитная нержавеющая сталь: 254SMO, 904L, AL6XN
Нержавеющая сталь двойной формы:2205 Двухфазная сталь(S31803)
Сплавная сталь на основе никеля:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
Сплав Hastelloy C-276/C-22/X,MONEL400/K500
Чистый никель:N4,N6 ((Ni200,Ni201)
Титановая плита для штамповки:GR1,GR2,TA1,TA2
Аустенитная нержавеющая сталь:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
