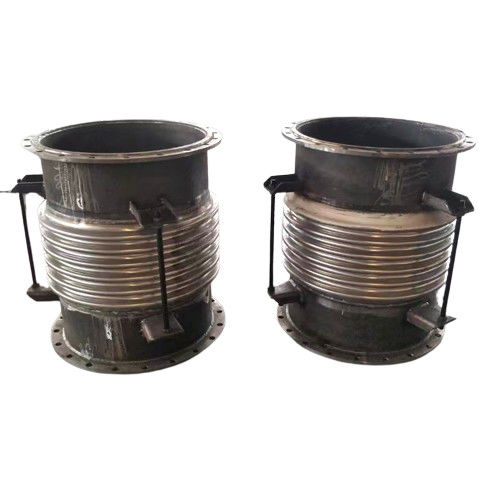

Сбалансированные под давлением соединения расширения DN100 - DN3000 мм

Напряжение сбалансированное, соединения расширения

1. Напряжение локтев сбалансированный белый расширение сустава

Условия расширения балов, сбалансированных давлением локтя, состоят из двух частей:Передняя секция (конец канала), которая содержит два рабочего меха, которые могут поглощать боковые смещения, генерируемые из изогнутой секции трубы;Задняя секция ((балансовый конец): Есть один балансовый мешок.

Этот тип расширительного соединения обычно используется в насосах, компрессорах, паровых турбинах и других системах трубопроводов, чувствительных к нагрузке.и защитить оборудование для стабильной работыОн часто устанавливается при изменении направления трубопровода (например, L-образный,Z-образные трубопроводы) или в пространственных трубопроводах, подключенных к оборудованию для компенсации осевого и бокового смещения без создания внутреннего давления на систему трубопроводовОн в основном используется для поглощения аксиального и бокового комбинированного смещения и балансировки тяги давления метла, подходящего для применений, где значительная тяга не допускается.

• Конструкторское давление: 0,1 - 0,25 МПа
• Конструкционная температура: -25 - 450°C
• Тип соединения: фланц/сварка
• Номинальный диаметр: DN100 - DN3000 мм (можно настроить на любой размер)
• Стандарт: EJMA, ASME, GB/T 12777-2019

2. Встроенное давление трубы сбалансированное расширение соединения

Встроенное сбалансированное давлением расширительное соединение состоит из рабочего мехла или двух рабочих мехлов, сбалансированного мехла, рабочего штанги и других структурных компонентов, соединенных промежуточной трубой.Этот тип расширительного соединения в основном используется для поглощения осевого и бокового комбинированного смещения и сбалансировки толчка давления метла.где тягу давления несут конструктивные компоненты самого меха, а фиксированная опора трубопровода учитывает только эластичную силу метла и сопротивление трению трубопровода.

• Конструкционное давление: 0,1 - 2,5 МПа
• Конструкционная температура: -25 - 450°C
• Тип соединения: фланц/сварка
• Номинальный диаметр: DN100 - DN3000 мм (можно настроить на любой размер)
• Стандарт: EJMA, ASME, GB/T 12777-2019
