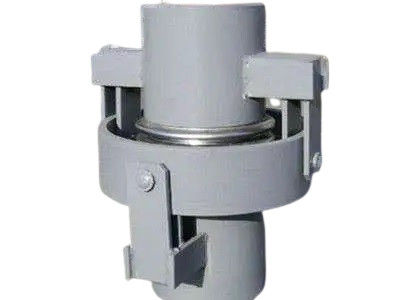

DN100~DN3000mm Застегнутые застежки расширения соединений / стальных труб расширения соединения

1. Застегнутые застежки расширения

Растяжные суставы с одним застежкой

Состоит из одного меха вместе с булавом, петлевыми пластинами, подъемными пластинами и другими структурными компонентами.Напряжение и давление одного шарнира мельницы расширения соединения несут шарнира, что гарантирует, что расширяющее соединение не может поглощать осевое движение и защищает металлический мех от искривления.с их компенсационной способностью пропорционально расстоянию.

• Конструкторское давление: 0,1 - 2,5 МПа
• Конструкционная температура: -25-800°C
• Тип соединения: фланц/сварка
• Номинальный диаметр: DN100~DN3000mm [Можно настроить на любой размер]
• В случае, если в соответствии с настоящим пунктом применяется стандарт EJMA, ASME, GB/T 12777-2019.

2Универсальный шестеренковый расширительный сустав

Состоит из двух мельниц, соединенных промежуточной трубой, вместе с булавом, петлевыми пластинами, подъемными пластинами и другими структурными компонентами.Это расширение соединения поглощает боковые и угловые смещения в самолете, в то время как выдерживает давление толчка из мех, так что давление не передается в фиксированные точки и направляющие рельсы в системе трубопроводов.Шнурка обеспечивает, что расширительный соединение не может поглощать осевое движение и используется для защиты металлических мельниц от искривленияВ конструкции давление, поглощаемое шарниром, должно превышать его способность к поглощению..

• Конструкторское давление: 0,1 - 2,5 МПа
• Конструкционная температура: -25-800°C
• Тип соединения: фланц/сварка
• Номинальный диаметр: DN100~DN3000mm [Можно настроить на любой размер]
• В случае, если в соответствии с настоящим пунктом применяется стандарт EJMA, ASME, GB/T 12777-2019.

3Универсальное расширение гимбального соединения

состоящий из двух мехлей, соединенных соединительной трубой и системы двойного круглого гиммала,Это расширяющее соединение может поглощать значительные боковые движения в любой плоскости и угловые движения в любом направленииДля круглого гимбаля следует учитывать их крутящий момент, а для квадратных следует учитывать нестабильность из-за изгиба.штифтом, и способность петлевых плит выдерживать тягу давления и другие дополнительные внешние силы, расширение соединения поглощает тягу внутреннего давления без воздействия внешней силы на трубопровод.СоответственноУпрощение установки трубопровода является возможным.

Применяемый диапазон: различные сложные системы трубопроводов, компенсирующие угловое смещение в различных пространственных системах трубопроводов, таких как L-образные, Z-образные и U-образные трубопроводы.

• Конструкторское давление: 0,1 - 4 МПа
• Конструкционная температура: -25-800°C
• Тип соединения: фланц/сварка
• Номинальный диаметр: DN100~DN5500mm [Можно настроить на любой размер]
• В случае, если в соответствии с настоящим пунктом применяется стандарт EJMA, ASME, GB/T 12777-2019.

4. Одноразовый гимбальный расширительный сустав

Этот тип расширительного соединения может поглощать угловое смещение трубопровода в любой плоскости.Он не только сдерживает давление тяги трубопровода, но и поглощает угловое смещение в любой плоскостиРасширение соединения поглощает внутреннюю тягу давления без воздействия внешней силы на трубопровод, поэтому упрощение установки трубопровода поддержки осуществимо.Гималь может быть круглым или квадратнымДля круглого гимбала следует учитывать их крутящий момент, в то время как для квадратных следует учитывать нестабильность из-за изгиба.

Применяемый диапазон: различные сложные системы трубопроводов, компенсирующие угловое смещение в различных пространственных системах трубопроводов, таких как L-образные, Z-образные и U-образные трубопроводы.

• Конструкторское давление: 0,1 - 4,0 МПа
• Конструкционная температура: -25-800°C
• Тип соединения: фланц/сварка
• Номинальный диаметр: DN100~DN3000mm [Можно настроить на любой размер]
• В случае, если в соответствии с настоящим пунктом применяется стандарт EJMA, ASME, GB/T 12777-2019.
