Подробная информация о продукции
Место происхождения: Китай
Фирменное наименование: HNEENERGY
Сертификация: ASME, ANSI, DIN, JIS,ISO etc.
Номер модели: Силиконовая кожа Неметаллическая
Условия оплаты и доставки
Количество мин заказа: 1
Упаковывая детали: деревянный корпус или поддоны или по требованию клиента
Время доставки: 7-30 дней
Условия оплаты: L/C, T/T, Western Union, MoneyGram
Поставка способности: 30000 частей в месяц
Поддержка по индивидуальному заказу: |
OEM, ODM |
Материал: |
сталь, силиконовая кожа |
Размер: |
DN200-6000 ((мм) |
Рабочая температура: |
-20 ~ 1200 °C |
Устойчивость к столкновению: |
2.4 ((MPa) |
Поддержка по индивидуальному заказу: |
OEM, ODM |
Материал: |
сталь, силиконовая кожа |
Размер: |
DN200-6000 ((мм) |
Рабочая температура: |
-20 ~ 1200 °C |
Устойчивость к столкновению: |
2.4 ((MPa) |
1Расширительные соединения
Расширительные соединения, также известные как компенсаторы, имеют гибкую конструкцию, которая включает в себя один или несколько мехлов (эластичные компоненты), соединители, опоры, фланцы, провода и другие аксессуары.Установленные на корпусах судов или трубопроводах, эти конструкции направлены на уменьшение дополнительных напряжений, вызванных колебаниями температуры и механическими вибрациями.Они компенсируют изменения в размерах трубопроводов.Кроме того, они регулируются для осевых, боковых и угловых перемещений,предоставление решения для снижения шума и вибрации в системах теплоснабжения.
Для предотвращения деформации или повреждения тепловых трубопроводов, вызванных тепловым расширением и температурным напряжением, необходимы компенсаторы.они минимизируют нагрузку на стенки трубопроводов и уменьшают силы, действующие на клапаны или поддерживающие конструкции.
Благодаря своей эластичности и способности свободно расширяться и сжиматься, расширительные соединения обеспечивают надежную работу, отличную производительность и компактную конструкцию.Они широко используются в различных отраслях промышленности.У-образный расширительный союз является наиболее часто используемым соединением для расширения сосуда, за которым следуют Ω-образные и C-образные соединения.Соединения расширения трубопроводов классифицируются на основе структурной компенсации, такие как универсальные, сбалансированные давлением, с петлями и гимбальными расширительными соединениями.
| Основная статья | Классификация | Описание |
|
Металлический расширительный сустав |
Расширительный сустав локтя |
Напряженные изгибы, при которых трубы имеют форму U или другие конфигурации,Функция как тип расширительного соединения, которое использует упругие свойства деформации формы для компенсации изменения измеренийИх преимущества заключаются в превосходной прочности, длительном сроке службы и возможности производства на месте.и обладают более высокой устойчивостью к трениюНесмотря на эти недостатки, натяжные изгибы широко используются в различных паровых трубопроводах и длинных трубопроводах. |
|
Расширительный сустав "Беллоус"
|
Соединение для расширения метла, изготовленное из металлических метлов, предлагает как осевое расширение, так и сокращение вдоль трубопровода, а также ограниченные возможности изгиба.Для защиты от превышения допустимого предельного размера компенсацииНа обоих концах мельницы устанавливаются защитные стержни или кольца, а на концах соединенных трубопроводов устанавливаются руководящие опоры.имеются угловые и боковые расширительные соединения для компенсации вращения и боковых деформаций в трубопроводах. Преимущества этих расширительных соединений включают эффективность использования пространства, сохранение материалов, простоту стандартизации и возможности массового производства.относительно короткая продолжительность жизни является недостаткомОбычно расширительные соединения мехла используются в коротких трубопроводах с низкими температурами и давлениями.Область применения этого типа расширительных соединений расширяетсяВ настоящее время расширительные соединения из метла могут быть использованы в трубопроводных системах с максимальным давлением 6,0 МПа. |
|
|
Сдвижное расширительное существо |
Слип-тип расширения соединения является универсальным устройством, которое использует внутренние и внешние рукава, способные к относительному осевому движению, чтобы компенсировать тепловое расширение и осевое вращение в трубопроводах.Пространство между рукавами запечатано наполнительной коробкой, обеспечивая движение обоих концов труб по одной оси во время работы. Ключевые компоненты этого расширительного соединения включают рукава (ядерные трубы), оболочки и уплотнительные материалы.предлагает небольшой объем с большой суммой компенсацииВнутренний рукав скользит против внешнего рукава, чтобы компенсировать тепловое расширение, сохраняя при этом высокопроизводительную самозапечатывающую динамическую уплотнитель. Прокладка между оболочкой и внутренним рукавом использует новый синтетический материал, который выдерживает высокие температуры, коррозию и старение.Этот материал имеет температурный диапазон от -40 до 150 градусов ЦельсияЭто обеспечивает не только осевое скольжение, но и предотвращает утечку среды внутри трубы. В целом, сдвижное расширяющее соединение обеспечивает надежное и эффективное решение для компенсации теплового расширения и осевого вращения в трубопроводах,при сохранении надежной печати и продлении срока службы системы. |
|
|
Неметаллические расширительные соединения |
Резиновые расширительные суставы |
Он состоит из резиновых и резиноволокнистых композитных материалов, стальных фланцев, рукава и изоляционных материалов и в основном используется для гибких соединений между различными вентиляторами и каналами.Его функции включают в себя амортизацию ударов., уменьшение шума, уплотнение, среднее сопротивление, легкое смещение и установка.удаление дыма и пыли в области охраны окружающей среды. |
|
Соединение расширения ткани |
Сцепление для расширения ткани в основном изготавливается из волокнистой ткани, резины и других материалов, устойчивых к высокой температуре.Соединения расширения ткани могут компенсировать осевые, боковые и угловые изделия, с такими характеристиками, как отсутствие тяги, упрощенная конструкция опоры, коррозионная стойкость, высокая температурная стойкость, снижение шума, снижение вибрации и другие.Он особенно подходит для горячих труб и дыма и пыли трубопровода электростанции- ткань из неметаллического компенсатора и само изоляционное хлопковое покрытие обладают функциями звукопоглощения и вибрационной изоляции,Таким образом, они могут эффективно уменьшать шум и вибрации котлаПростая конструкция, легкий вес и легкое обслуживание. |
Сверхаустенитная нержавеющая сталь: 254SMO, 904L, AL6XN
Нержавеющая сталь двойной формы:2205 Двухфазная сталь(S31803)
Сплавная сталь на основе никеля:INCOLOY800/800H/800HT/840/825,INCONEL600/601/690/625/X-750
Сплав Hastelloy C-276/C-22/X,MONEL400/K500
Чистый никель:N4,N6 ((Ni200,Ni201)
Титановая плита для штамповки:GR1,GR2,TA1,TA2
Аустенитная нержавеющая сталь:SUS304,SUS304L,SUS316,SUS316L,SUS310S,SUS321,SUS316Ti
2Неметаллические расширительные соединения
Неметаллические компенсаторы можно разделить на следующие типы: прямые цилиндрические неметаллические расширительные соединения, сложные неметаллические расширительные соединения, угловые неметаллические расширительные соединения,и квадратные неметаллические расширительные соединения.

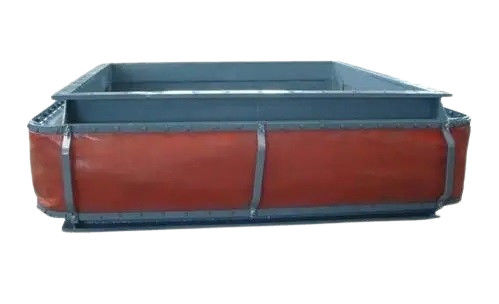

В основном прямоугольные неметаллические компенсаторы используются в дымовых трубах электростанций для поглощения тепловых перемещений и/или амортизации ударов.Типы соединений для прямоугольных неметаллических компенсаторов включают соединение фланца и соединение сосуда..
|
Компенсирующая длина сегмента ((h/m)
|
100 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 | 900 | |
|
Объем компенсации ((nm)
|
Основное смещение (x/m) |
-30 | -50 | -75 | - 85 | -105 | -125 | -130 | -140 | -165 | -175 | -195 г. | -205 | -225 | -240 |
| +15 | +20 | +30 | +36 | +45 | +45 | +50 | +55 | +58 | +62 | +66 | +70 | +74 | +80 | ||
|
Боковое смещение (y/m) |
± 10 | ± 15 | ± 25 | ± 30 | ±45 | ±50 | ± 60 | ±68 | ± 7o | ±73 | ±75 | ± 80 | ± 85 | ± 90 | |
|
Рабочая температура (t°C) |
a=100-200,b=200-300,c=300-450,d=450-500,e=500-600,f=600-700,g=700-1000 | ||||||||||||||
|
Рабочее давление P ((Kpa) |
±10~±300, если пользователь требует, давление за пределами диапазона, может быть разработано отдельно. |
||||||||||||||
|
Скорость потока |
a ̇ b | v=8 ¢15 | |||||||||||||
| c ь | v=8 ¢20 | ||||||||||||||
Выхлопный канал газовой турбины
Система обезсерживания
Дымовые трубы и выхлопные системы различных отраслей промышленности
Котлы на угольном топливе, циркулирующие сернистые котельные
Дымовые трубы котлов отработанного тепла
3Круглый неметаллический компенсатор/расширительный союз
Круговая неметаллическая компенсаторная/расширительная соединение имеет следующие основные характеристики:
Компенсация теплового расширения: он может компенсировать в нескольких направлениях, значительно превосходя металлические компенсаторы, которые могут обеспечивать только одноосевую компенсацию.
Компенсация заОшибка установки: Из-за неизбежных ошибок системы во время соединений трубопроводов, компенсаторы волокон эффективно устраняютНеправильное выравнивание.
Уменьшение шума иВибрацияИзоляция: волокнистые ткани и изоляционный хлопок по своей сути обладают функциями звукопоглощения и вибрационной изоляции, эффективно уменьшая шум и вибрацию в таких системах, как котлы и вентиляторы.
Без обратной тяги: поскольку основной материал - ткань из волокна, нет передачи силы. Использование компенсаторов из волокна упрощает конструкцию, избегает необходимости в больших опорах,и экономит массовые материалы и труд.
Отличная устойчивость к высоким температурам и коррозии: выбранные флуоропластиковые и силиконовые материалы имеют отличную устойчивость к высоким температурам и коррозии.
Хорошая герметичность: с относительно полной системой производства и сборки, компенсаторы волокна гарантируют отсутствие утечек.
Легкая, простая конструкция, удобная установка и обслуживание.
Более низкая цена по сравнению с металлокомпенсаторами, лучшее качество, чем импортные продукты: цена составляет от 1/2 до 1/5 импортных продуктов, с хорошим эффектом смягчения.
Хорошая герметичность: использует большие фланцы без уплотнений, снижая затраты и обеспечивая прямую установку.
Долгий срок службы.
